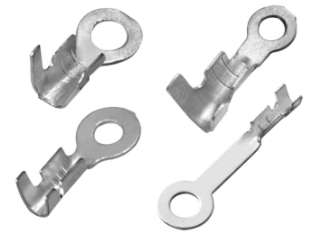

Mga konektor ng crimp

Paano suriin ang katayuan ng crimp sa mga konektor ng crimp

Ang kalidad ng crimp ng mga konektor ng crimp ay isang pangunahing kadahilanan sa pagtiyak ng pangwakas na pagganap ng magkakaugnay. Maaari nating hatulan kung ang kondisyon ng crimp ay mabuti sa pamamagitan ng mga sumusunod na sitwasyon, kabilang ang: Kung nasira ang terminal stamping, ang terminal stamping ay nasa window ng pagpapaubaya.

Kinakailangan upang suriin kung tama ang mga stamping hardware terminals. Kung crimp mo sa pamamagitan ng kamay o makina, kailangan mong maingat na suriin ang bawat koneksyon. Ang maling pag -crimping ay lubos na paikliin ang buhay ng serbisyo ng mga konektor ng crimp at maging isang peligro sa kaligtasan.

Dahil ang bawat uri ng konektor at pagtutukoy ay may iba't ibang pagpaparaya sa kapal, ang pagsukat ng kapal ng wire crimp ay maaaring magamit bilang isang tagapagpahiwatig ng sanggunian. Ang hindi tamang kapal ay hindi lamang paikliin ang buhay, ngunit maaaring maging sanhi ng koneksyon na hindi matatag at mahulog nang mabilis, sa kalaunan ay nagdudulot ng pagkalugi.

Paano gumawa ng isang mahusay na crimp

Kung ang estado ng crimping ay mainam ay maaaring direktang nakakaapekto sa tibay ng paggamit, lalo na sa malupit na mga kapaligiran.

Una sa lahat, dapat nating malinaw na ang lahat ng mga konektor ay angkop para sa isang maliit na hanay ng mga sukat ng kawad.

Ang hindi naaangkop na laki ng mga napiling mga wire at mga konektor ng crimp ay hahantong sa hindi magandang pagganap ng elektrikal at hindi sapat na lakas ng mekanikal, na sa kalaunan ay hahantong sa nabawasan na tibay.

Ang isang maliit na halaga ng pagsusuot o kontaminasyon sa crimping die ay maaari ring magdulot ng mga problema sa crimping, ngunit dahil maraming uri ng crimping, kailangan nating ipaliwanag ang iba't ibang mga pamamaraan ayon sa iba't ibang mga sitwasyon.

Teknolohiya sa pagproseso ng hy

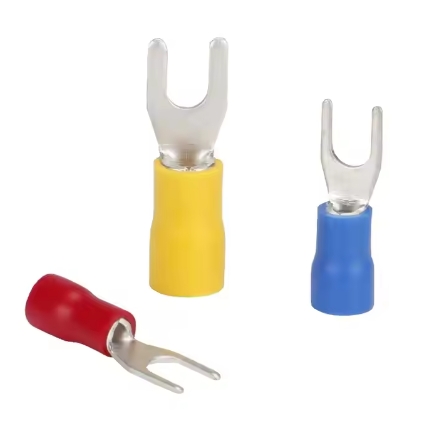

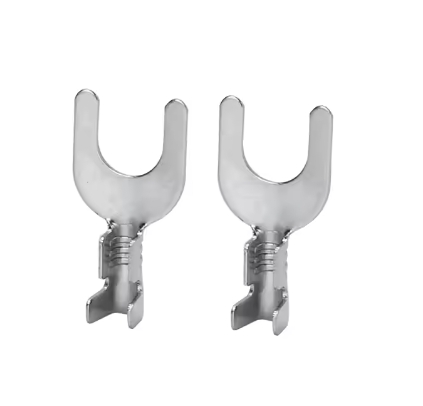

Mga kinakailangan sa teknikal para sa electrical terminal block, spade terminal, crown spring, banana plug at iba pang mga uri:

1. Ang pangunahing materyal ay pangunahing tanso H62 nang walang mga tiyak na kinakailangan, at ang materyal ng Crown Spring Drum Spring ay kadalasang beryllium tanso;

2. Pamantayang Electroplating: Hindi lahat ng mga materyales ay maaaring sakop ng gintong kalupkop, kaya bago ang gintong kalupkop, ang isang layer ng nikel ay mai -plate tulad ng nasa itaas upang matiyak ang epekto ng gintong kalupkop. Ang maginoo na pamantayan ng pagtutukoy ng gintong plating na batay sa nikel ay ang kapal ng nikel na kalupkop ay 50 ~ 80U, ang kapal ng gintong kalupkop ay ≥2U, at ang kadalisayan ng ginto na ginamit sa kalupkop ay ≥99.8%. Mag -apply ng Solid Film Protective Agent.

3. Ang ibabaw ng produkto ay dapat na makinis, nang walang oksihenasyon upang matiyak ang pagiging praktiko, at walang mga burrs upang matiyak na ang produkto ay hindi maluwag dahil sa hindi naka -compress na agwat ng burr.

4. Ang Hardware ay hindi dapat magkaroon ng mga marka ng tool, mga marka ng clamp o matalim na mga gilid upang matiyak ang kalidad ng produkto.

5. Hy Hy High-precision na mga kinakailangan sa kalidad, hindi natukoy na pagpapaubaya ay ± 0.02.

Mga karaniwang pagtutukoy para sa mga kinakailangan sa pagpili ng materyal na selyo ng terminal:

1. Materyal: tanso, tanso ng posporo, tanso, mga pasadyang materyales ay suportado sa ilalim ng mga espesyal na pangyayari, ang kapal ay karaniwang 0.2, 0.25, 0.3, atbp;

2. Ang pagbubukas ng babaeng pagtatapos ay hindi maaaring mabulok, at ang male end round head ay hindi maiiwasan upang matiyak ang kalidad ng produkto;

3. Ang arko ng 1m na materyal na strip ay hindi maaaring lumampas sa 5mm;

4. Ang ibabaw ng lahat ng mga konektor ng crimp ay hindi maaaring madurog, may kapansanan, o na -oxidized;

5. Ang lahat ng minarkahang pagpapahintulot ay ang mga pangunahing sukat ng control;

Mga pagtutukoy para sa electroplating:

1. Mga Kinakailangan sa Hitsura: Walang oksihenasyon, pagdidilaw, pag -blackening, bluing, lila, pag -hook, mataas at mababang paa, atbp.

2. Mga Kinakailangan sa Pagganap ng Electroplating: Buong Base ng Nickel 50U ”-80U", Gold Plating 1U ", Pagsukat ng Point Double-Sided 3mm;

3. Kailangan itong sumailalim sa 260 degree na mataas na temperatura, at walang pagkawalan ng kulay, pag -blackening, dilaw, blistering, pagpapadanak at iba pang masamang mga kababalaghan sa loob ng 5 segundo;

4. Kinakailangan ang pagsubok sa pagganap ng plating, at ang rate ng saklaw ng plating ng lata ay higit sa 95%;

5. Kinakailangan ang pagsubok sa pagganap ng spray ng asin, ang konsentrasyon ng tubig sa asin ay 5%, at tumatagal ito ng 24 na oras sa isang kapaligiran na may temperatura na 35 ℃, nang walang oksihenasyon at blackening at iba pang masamang mga phenomena;

6. Kinakailangan na gumawa ng isang pagsubok sa pagbabalat: walang pagbabalat ng kababalaghan ng patong sa hubog na ibabaw;

7. Ang electroplating ng produkto ay dapat sumunod sa mga kinakailangan sa Green Environmental Protection ROHS.

8. Lahat ng mga puntos sa pagsukat at bahagi ng pagsukat sa ibabaw ay na -electroplated ayon sa mga kinakailangan sa pagsukat ng punto (ang bahagi ng pagsukat ay karaniwang ang pangunahing bahagi ng plating at pagpapadaloy)

Bakit pumili ng hy

Mga de-kalidad na materyales: Ang aming mga terminal ng PCB ay gawa sa mataas na lakas na tanso, tinitiyak ang mahusay na kondaktibiti at tibay.

Mga tumpak na sukat: Sa pamamagitan ng isang kawastuhan ng hanggang sa 0.08 mm, ang mga de -koryenteng terminal na ito ay maaaring perpektong magkasya sa mga elektronikong aparato tulad ng mga sasakyan, makinarya at gamit sa bahay.

Multi-purpose: Ang produktong ito ay maaaring magamit sa iba't ibang mga application na tinukoy ng customer, kabilang ang mga de-koryenteng control box, computer at iba pang mga elektronikong aparato.

Napapasadyang Paggamot sa Ibabaw: Ang mga terminal ay maaaring maging nikel-plate, zinc-plated, lata-plated, gintong plated, pilak, atbp ayon sa mga kinakailangan ng customer upang matiyak ang pagiging tugma sa iba't ibang mga aparato.

Ang pagsunod sa mga pamantayang pang -internasyonal: Ang aming mga terminal ng PCB ay ISO 9001: 2015 na sertipikado, na nagbibigay ng katiyakan sa kalidad at pagiging maaasahan.
